Thermalright Ultra 120 Extreme散热器

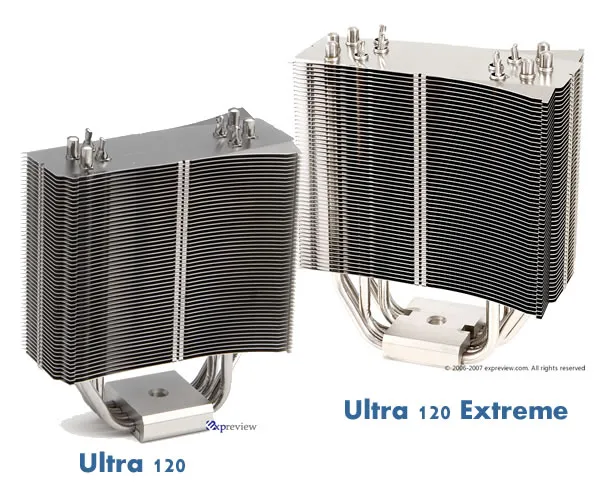

Thermalright Ultra 120 与 Ultra 120 Extreme 对比

　　在去年年中，Thermalright发布多款散热器新品，其中就包括了后来声名鹤起的一代经典Ultra 120（详情请参阅本站报道《风冷奢侈品，Thermalright Ultra-120》），Ultra 120将风冷散热水平带领到了一个新的高度，和Tuniq Tower 120并称风冷双雄，成为许多发烧友追捧的对象。

　　几个月后，也就是今年四月，Thermalright推出了Ultra 120的加强版本——Ultra 120 Extreme。加强版最大的改进在于热管由原来的四根增加到了六根。随之而变的是重量也由745g增加到了790g。在体积、散热片方面并未什么变化。

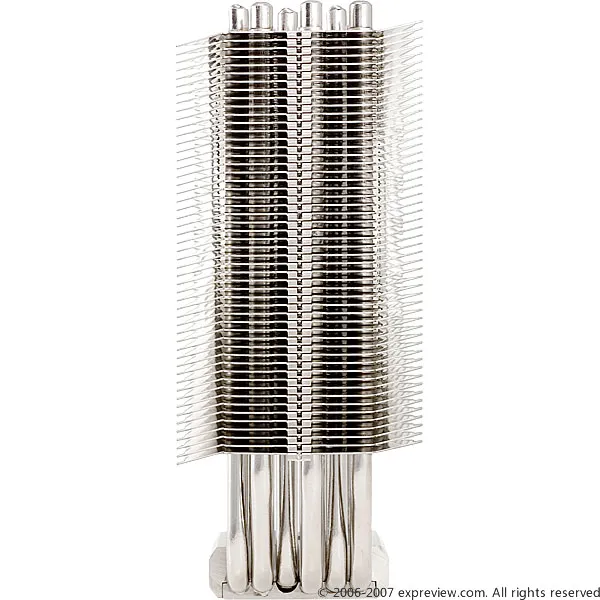

Ultra 120 Extreme体积上和上一版没什么变化，6根6mm热管非常醒目。尺寸：132X63.5X160.5 毫米，适用于LGA775和K8系列（含AM2）

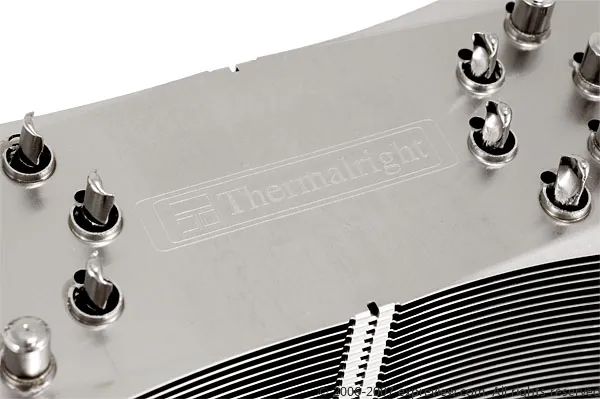

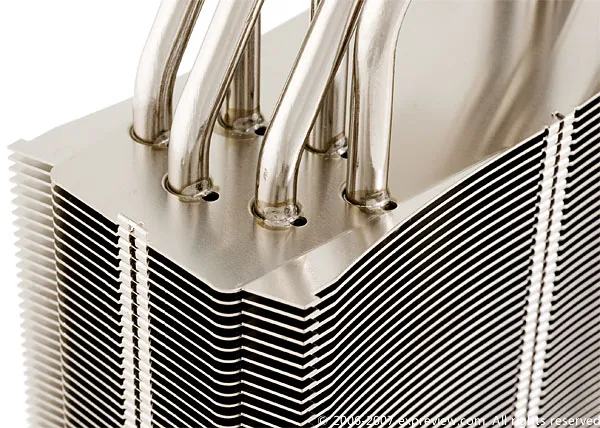

Ultra 120 Extreme热管与散热鳍片间依旧使用的是焊接工艺，和穿pin相比，成本较高，热管表面需要电镀镍处理，焊接之后界面热阻低，有利于散热。在热管旁的小孔中可以看到沾锡痕迹。

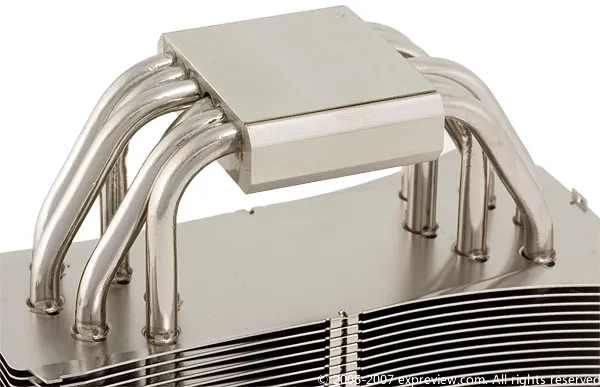

良好的热管弯曲处理，让热管热传递性能损失减到最低。

　　小知识：热管直通的状态下具有最好的热传递效能。但是在实际使用中，热管经常要被弯曲。弯曲后的热传递性能会出现不同程度下降，这也与工艺好坏有密切联系。热管弯曲有一点必须要注意：在弯曲部位要尽量保持直径无变化，或是变化很小。如果出现严重形变，比如本来圆柱形的外壁变成扁平形状，则会大幅降低热传导性能，因为过大的形变会导致热管内部的毛细结构部分中断。

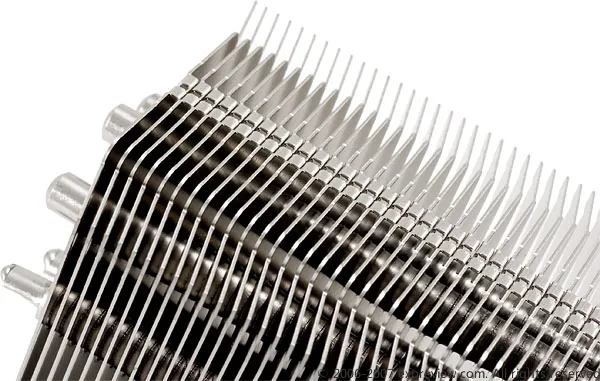

从这个角度看，Ultra 120 Extreme的散热鳍片并非在同一平面上，而是这个波浪形的设计，Thermalright称之为翼间整流片，其目的就是降低风阻，使气流更加顺畅，更有效的发挥出鳍片的散热作用。想想飞机的机翼，或许我们更容易理解这样的设计。

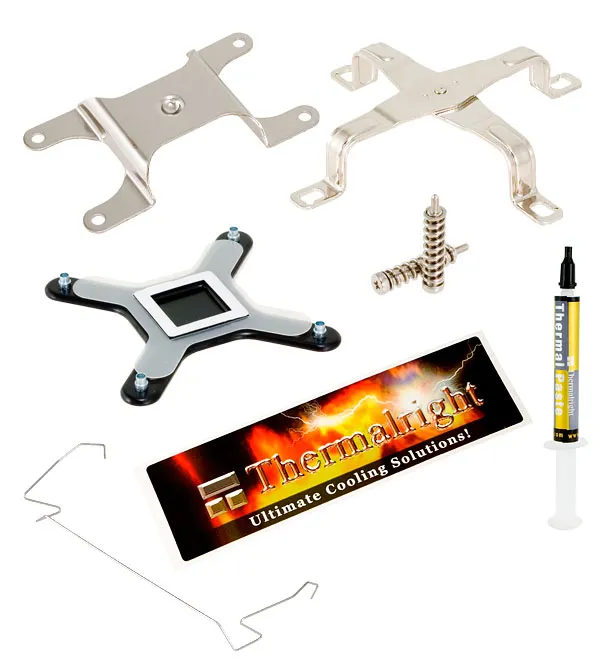

和上一代相比，Ultra 120 Extreme附件中增加了AM2扣具，适用性更强（上一版中，AM2扣具是需要另掏钱的）

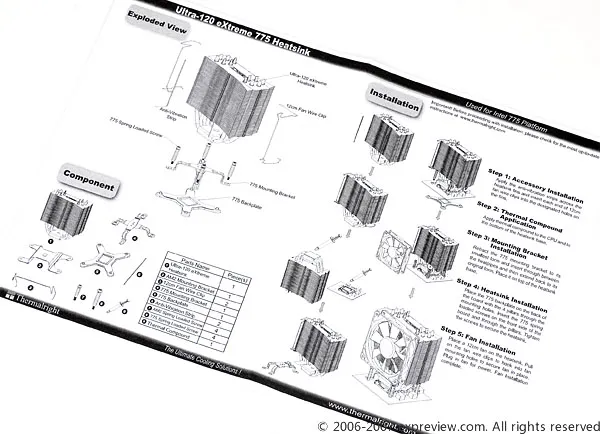

详细的安装示意图，由于多了两根热管，安装难度也提高了一些。

依旧非常朴素的外包装

　　Ultra 120 Extreme散热能力初窥

　　我想大多数人最关心Ultra 120 Extreme在散热能力上有多大改善，为此我们作了一个简单的对比测试，或许你能得到些答案。对比的对象是号称风冷之王的Tuniq Tower 120散热器。

Tuniq Tower 120散热器

　　由于Thermalright Ultra 120 Extreme本身并不附带散热风扇，需要另配12cm规格的风扇，因此在对比测试中，采用了Tuniq Tower 120的风扇，这样也更具可比性，该风扇是标准的12*12*25cm风扇，转速最大为2100RPM左右。

　　测试中我们采用了发热量大的Intel Core 2 Quad Q6600（266*9，2.4GHz），并超频到了3GHz（333*9），CPU电压增加到1.40V。用SP2004让Q6600的四个核心均满负荷运行，记录满负荷运行30分钟后的CPU温度（利用主板监控软件），得到的成绩为：Thermalright Ultra 120 Extreme——67度，Tuniq Tower 120——71度。

　　简单的测试可以初窥Thermalright Ultra 120 Extreme非同一般的散热性能，目前市场报价为540元。

　　谁才是真正的风冷之王呢？请密切留意本站即将出品的《巅峰对决中高端散热器近身肉搏》。
