nForce 680i SLI与780i SLI主板详细对比

nForce 680i SLI与780i SLI主板详细对比

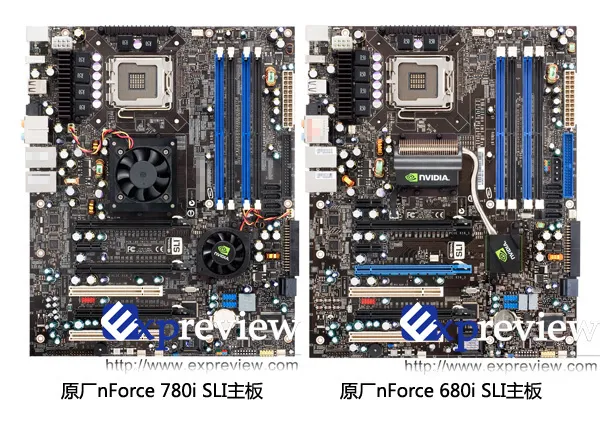

  和正式零售版本的nForce 680i SLI主板不一样,工程版nForce 780i SLI主板并没有采用南北桥一体式的热管散热系统,而只是散热片加风扇的组合,而且由于北桥SPP和BR04芯片共用散热器的缘故,散热器也显得格外的庞大。

  在PCI Express 16x插槽方面,nForce 780i SLI也采用了清一色的黑色插槽,和nForce 680i SLI主板上第二条PCI Express 16x插槽采用蓝色的设计不同。我们相信上述不同只是由于是工程样品的缘故,正式零售版本的nForce 780i SLI主板会有所改进,并采用消费者更受用的热管散热。

图片可点击放大

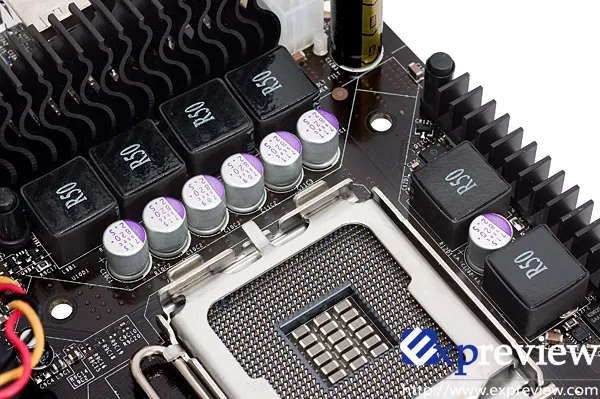

在核心供电模块上,nForce 780i SLI主板和nForce 680i SLI主板并无不同,都是六相供电,每相都是1个封闭式R50电感和4个MOSFET的组合,这也让我们从外观上一度认为它是680i SLI主板的新版而已。

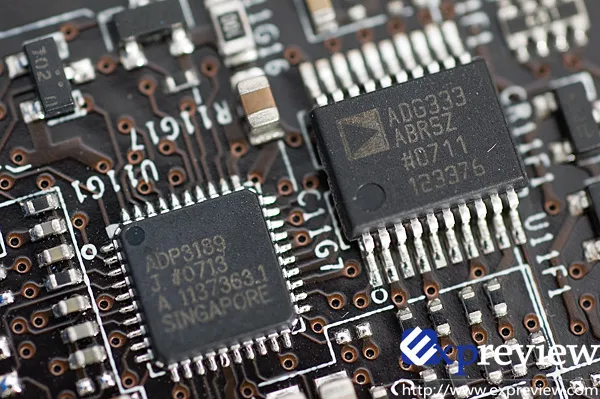

CPU供电部分采用了ADP3189与ADG333两个控制器,ADP3189在50%的时钟周期内通过ADG333控制3个相的工作线路,在剩下的50%通过ADG333切换到另外3个相进行工作,最后获得了整整6个相的输出效果。

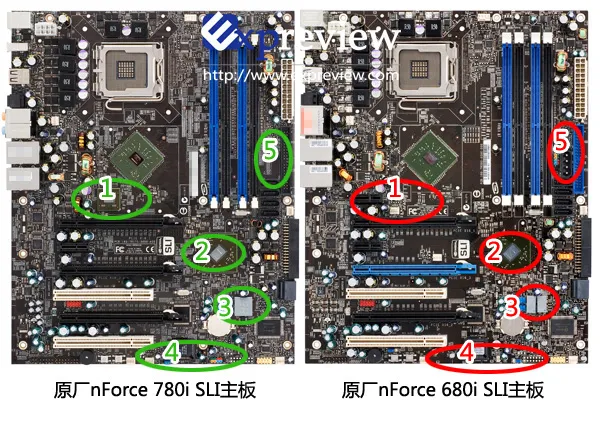

  再仔细一点的话,我们还是发现了两者在用料、布局上的些许差异。

图片可点击放大

 1、由于BR04芯片的缘故,nForce 780i SLI主板比nForce 680i SLI主板少了1个PCI Express 1x插槽。

 2、nForce 780i SLI主板采用都是NF570-SLI的MCP芯片,而nForce 680i SLI采用的则是NF590-SLI,其实只是标识的不同,两者在功能上并没有差异,我们在稍晚的评测中将具体说明。

 3、nForce 780i SLI主板上采用的是一体式的DEBUG LED,而nForce 680i SLI的是组合式的。

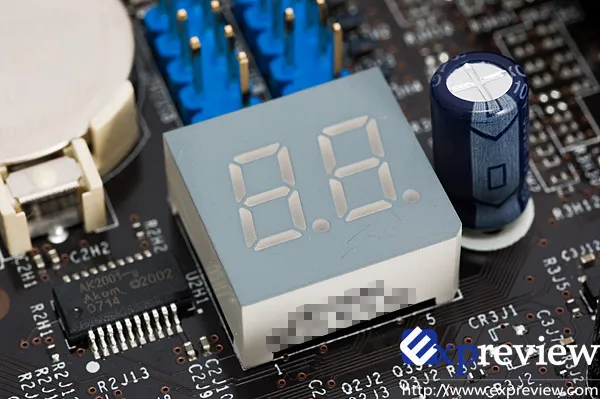

nForce 780i SLI主板上的DEBUG LED。

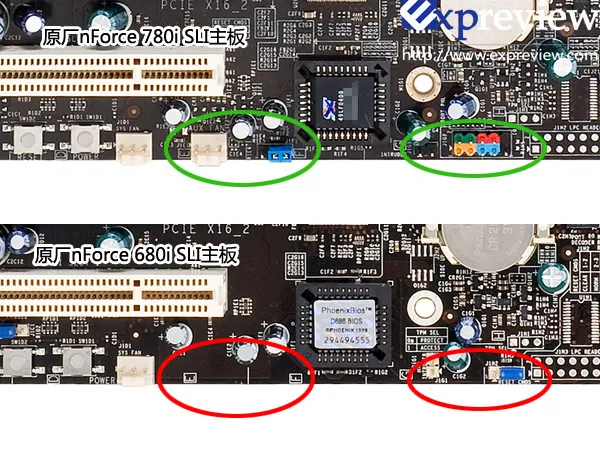

 4、两款主板的机箱前置开关接线和BIOS清除跳线位置有所不同,如下图所示:

 5、nForce 680i SLI主板的内存插槽旁设计了1个4Pin D型12V供电接口,机箱前置开关接线也安置在此处,nForce 780i SLI则省略了供电接口,机箱前置开关接线安置在此处。

主板机箱插槽采用接线点击
